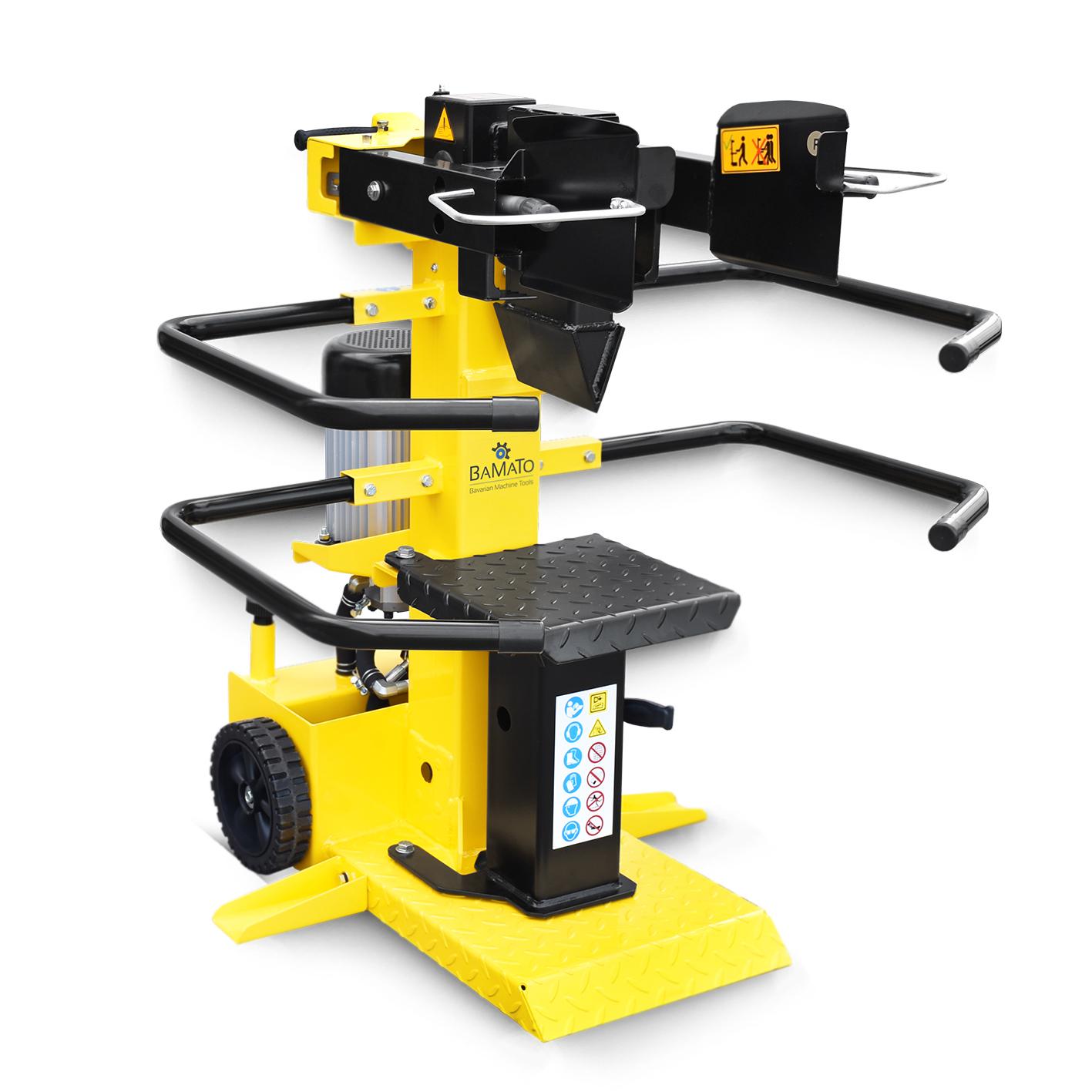

Mit dem BAMATO Holzspalter HO-8PRO erhalten Sie eine zuverlässige und sichere Spaltkraft von bis zu 8 Tonnen. Dank seines massiven 160 x 70 mm Spaltkeils können Holzstücke mit einer Länge von bis zu 1070 mm und einem Durchmesser von bis zu 350 mm problemlos verarbeitet werden. Egal ob Hart- oder Weichholz, dieser Holzspalter bietet eine optimale Kombination aus Leistung und Effizienz. Mit der patentierten Spalttechnik und dem Vario Spalt System lässt sich der HO-8PRO universell einsetzen und ermöglicht eine sichere und schnelle Verarbeitung unterschiedlicher Holzgrößen.
Der schwenkbare Spalttisch ermöglicht zwei Arbeitshöhen, während die durchdachten Fangbügel eine sichere Bedienung und optimale Ergebnisse gewährleisten. Wenn Sie einen robusten und zuverlässigen Holzspalter mit vielen Funktionen suchen, ist der HO-8PRO die perfekte Wahl für Sie.
- Patentierte Spalttechnik mit kraftvollen 8 to Spaltkraft
- Leistungsstarker 400 V Motor mit Phasenwender
- Spalthub stufenlos einstellbar
- Besonders kompakt - für einfache Verstauung
- Vario Spalt System mit schwenkbarem Spalttisch
- 2 große Transporträder für mobiles Arbeiten
- Nur 990 mm Maschinenhöhe in eingefahrenen Zustand - extrem platzsparend
- Verwindungssteife und besonders kippsichere Konstruktion
- Mit Fangbügel perfektes Handling
- Spaltet Hart- und Weichholz bis 1070 mm Länge mühelos und zuverlässig
- Max. Spaltgutdurchmesser 350 mm
- Vorbefüllt mit Hydrauliköl
Lieferumfang: inkl. Fahrwerk, seitlichen Fangbügeln, schwenkbarer Spalttisch und deutscher Bedienungsanleitung
Technische Details
Spannung: 400 V / 50 HzMotorleistung: 3500 Watt (S6 40%)Länge: 850 mmHöhe: 990 mm (eingefahren) | 1465 mm (ausgefahren)Breite: 900 mmAntrieb über: ElektromotorAnzahl der Packstücke: 1Breite der Verpackung: 435 mmHöhe der Verpackung: 1140 mmHydraulikdruck: 21 MPaHydrauliköl: HLP46Hydraulikölvolumen: 4,8 LiterLänge der Verpackung: 760 mmMax. Spaltdurchmesser: 80 - 350 mmMax. Spalthub: 485 mmMax. Spaltlänge: 1070 mmPhasenwender: JaRücklaufgeschwindigkeit: 17 cm/sSchutzart: IP54Schwenktischhöhe: 390 mmSpaltkraft: 8 TonnenVersandart: SpeditionVersandgewicht: 137,50 kgVorlaufgeschwindigkeit: 5,5 cm/sArtikelnummer: 2696801000 EAN: 4260537614651Artikel gehört zur Kategorie: Holzspalter
